空气过滤器效率规格比较表

yuant0

一、空气过滤器的不同效率表示方法

    当被过滤气体中的含尘浓度以计重浓度表示时，则效率为计重效率;以计数浓度表示时，则效率为计效效率;以其它物理量作相对表示时，则为比色效率或浊度效率等。

   最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。

1.在额定风量下，按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，不同过滤器的效率范围如下：

  初效过滤器，对≥5微米粒子，过滤效率80>E≥20，初阻力≤50Pa   ;

中效过滤器，对≥1微米粒子，过滤效率70>E≥20，初阻力≤80Pa   高中效过滤器，对≥1微米粒子，过滤效率99>E≥70，初阻力≤100Pa  ;

亚高效过滤器，对≥0.5微米粒子，过滤效率E≥95，初阻力≤120Pa   高效过滤器，对≥0.5微米粒子，过滤效率E≥99.99，初阻力≤220Pa   ;

超高效过滤器,对≥0.1微米粒子，过滤效率E≥99.999，初阻力≤280Pa .

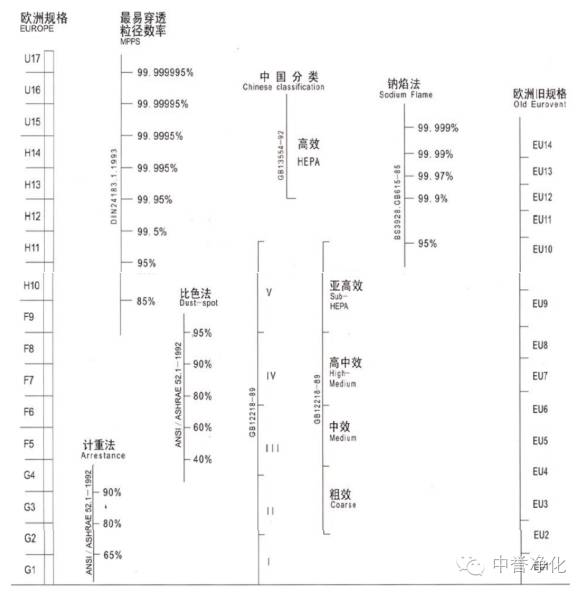

  2.由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下：

按欧洲标准，粗效过滤器分为四级(G1~~G4)：

G1 效率 对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1);

G2 效率 对粒径≥5.0μm,过滤效率50>E≥20% (对应美国标准C2~C4);

G3 效率 对粒径≥5.0μm,过滤效率70>E≥50% (对应美国标准L5);

G4 效率 对粒径≥5.0μm,过滤效率90>E≥70% (对应美国标准L6);

中效过滤器分为两级(F5~~F6)：

F5 效率 对粒径≥1.0μm,过滤效率50>E≥30% (对应美国标准M9、M10);

F6 效率 对粒径≥1.0μm,过滤效率80>E≥50% (对应美国标准M11、M12)   高中效过滤器分为三级(F7~~F9)：

F7 效率 对粒径≥1.0μm,过滤效率99>E≥70% (对应美国标准H13);

F8 效率 对粒径≥0.5μm,过滤效率90>E≥75% (对应美国标准H14);

F9 效率 对粒径≥0.5μm,过滤效率99>E≥90% (对应美国标准H15);

亚高效过滤器分为两级(H10、H11)：

  H10 效率 对粒径≥0.5μm,过滤效率99>E≥95% (对应美国标准H15)   H11 效率 对粒径≥0.5μm,SEO,过滤效率99.9>E≥99%(对应美国标准H16);

高效过滤器分为两级(H12、H13)：

H12 效率 对粒径≥0.5μm,过滤效率E≥99.9% (对应美国标准H16);

H13 效率 对粒径≥0.5μm,过滤效率E≥99.99% (对应美国标准H17).

二、 空气过滤器的规格与额定风量

   各类过滤器的一些标准尺寸、风量及初阻力如下表：   序号 名称 外形尺寸 额定风量 初阻力

1 粗效平板式过滤器 595X595X20 2500m3/h ≤50Pa ;

2 粗效折迭式过滤器 595X595X46 3600m3/h ≤50Pa ;

3 中效袋式过滤器 595X595X500 3600m3/h ≤80Pa ;

4 W型亚高效过滤器 610X610X292 3200m3/h ≤160Pa ;

5 有隔板高效过滤器 610X610X150 1000m3/h ≤220Pa

610X610X69 1000m3/h ≤160Pa ;

空气过滤器的不同效率表示方法,空气过滤器的效率表示方法，空气过滤器效率:

    空气过滤器规格比较
